SC/APC一体无耳外挡激光适配器(正翻盖)

规格型号规格:SC/APC单芯, 无安装孔,有弹簧片,含防尘帽(正翻盖)编号:1.11.03.08.299.201

产品简介SC/APC单芯, 无安装孔,有弹簧片,含防尘帽(正翻盖)

返回列表

【产品介绍】

1产品外观

l 适配器外观平滑、洁净、无油污及毛刺,无伤痕和裂痕

Appearance of adapter must be smooth and clean. It has no oil, burrs, scars and crack

l 适配器外观颜色鲜明、一致性好

The color of adapter must be bright in good consistency

l 各零部件组合须平整,插头与适配器的插入和拔出须平顺、轻松、卡子有力;

All parts of adapter can assembly well without difficulty, it should be easy and

comfortable to plug in and pull out connector from adapters, the clip should be

powerful.


1产品特点

l 模式:APC

ModesAPC

l 高精密陶瓷套管;

sleeve in high precision

l 所有材料满足 RoHS 要求;

all material meets RoHS

1功能特性

l 低插入损耗;low insertion loss

l 重复性好; good repeatability

l 互换性好;good interchangeability

l 安装方便; Easy installation

l 防辐射:  radiation protection

l 温度稳定性好;good temperature stability

1应用范围

l 光纤通信系统;Optical fiber communication system

l 有线电视网络;cable television network

l 局域网,广域网;LAN,WAN

l 光纤接入网;Optical fiber access network

l 视频传输;video transmission

l 测试设备;test equipment

5技术指标

项目 Project

指标 Values

参照标准 Reference standard

YD/T 1272.3-2005

插入损耗 Insertion loss

0.2dB

各种试验后的插损变化量

IL change absolute value

低温

low temperature

温度:-40

时间:168小时

Temperature: -40

Duration: 168 h

0.2dB

high temperature

温度:85

时间:168小时

Temperature: 85

Duration: 168 h

Temperature change rate: 1/min

0.2dB

湿

Hot and humid

温度:40

温度:90%~95%

时间:168小时

Temperature: 40

Humidity: 90%~95%

Duration: 168h

Temperature change rate: 1/min

0.2dB

温度循环

Temperature cycle

温度:-40 to + 85

时间:168小时

循环次数:21

Temperature: -40 to + 85

Duration: 168h

Cycle times:21

Temperature change rate: 1/min

0.2dB

重复性

repeatability

重复插拔10

Insertion pull times:10

0.2dB

机械耐久性

Mechanism durability

插拔次数:500

Insertion times: 500 cycles

0.2dB

锁紧机构抗拉强度

Tensile strength Of coupling

mechanism

50N/10 Minute

0.2dB



插拔力 pull-out force

19.6.N

材料阻燃性能 Flame resistance

UL94-V0

工作温度 work temperature

-25℃~+75

储存温度 storage temperature

-40℃~+85

6组件构成

部件名称

parts Name

数量

Qty

材质

Requirement

外壳

Body(housing)

1

PBT

内衬

Lining

2

PBT

防尘帽(盖)

Dust cap

2

PP & PBT

套管

Sleeve

1

Zirconia Ceramic

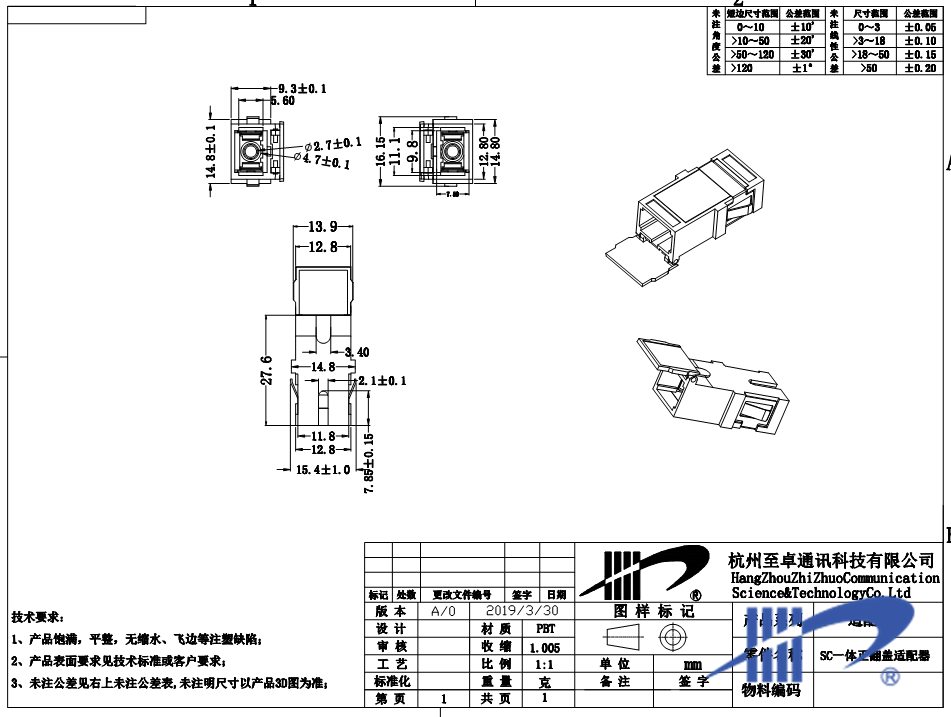

7产品尺寸
